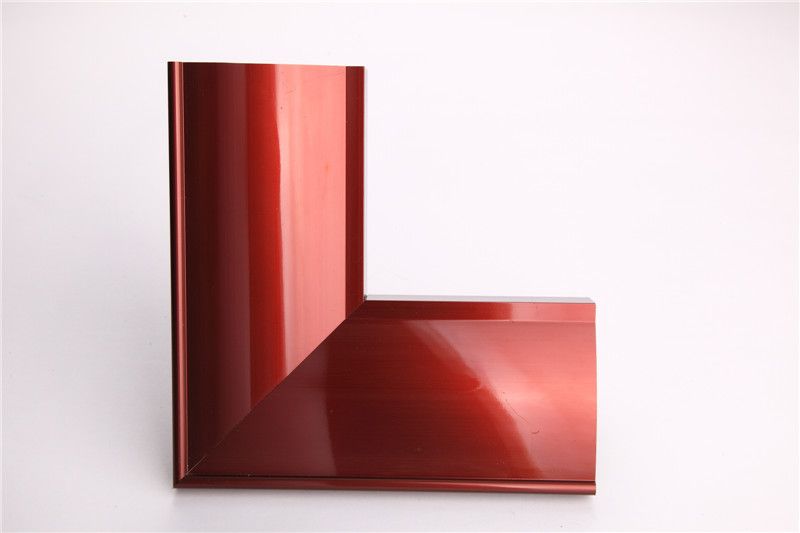

佳美铝业转载：紫铜铝型材褪色佳美浅析六点保护措施，仅供同行参考。首先,对紫铜铝型材阳极氧化膜进行半封闭，可采用冷封闭或中温封闭。但不能对紫铜铝型材阳极氧化膜进行完全封闭，否则在抑制紫铜铝型材电泳褪色时，会严重影响电泳过程，阻碍电泳漆膜的形成，且完全封闭的紫铜铝型材阳极氧化膜其热塑性降低太多，在电泳膜烘烤时不免出现氧化膜破裂现象。

　　其次,对紫铜铝型材阳极氧化膜进行钝化处理，使氧化膜孔内沉积的铜表面形成一层钝化膜，以阻碍在电泳过程中铜发生阳极溶解；

    第三,同时采取上述两项防止措施，防褪色效果比单独一种更稳定一些；

　 第四,对紫铜铝型材阳极氧化膜进行80～85℃的高温热水处理。等同于上述保护措施，但会影响后道的电泳过程，使表面电泳膜性能变坏；

　　第五,在上述的基础上，将电泳前热水洗温度控制在70～75℃，热水洗时间控制在7～10min（较高温时取上限，较低温时取下限），则防褪色效果亦比单独一种更稳定一些；

　　第六,对紫铜铝型材阳极氧化膜进行二次电解着色（即在紫铜色着色、水洗后，再进行一道第二次电解着色处理）。采用单锡盐或锡镍混盐着色槽液均可，使氧化膜孔内沉积的铜表面受到微量锡与镍的保护。这种防止措施比较容易获得稳定的紫铜色，且对抑制烘烤膜裂没有负面影响，带入锡盐或锡镍混盐槽内少量的硫酸铜一般不会构成污染，因为通常硫酸铜会被锡盐或锡镍混盐槽液内所存在的还原剂还原成单质铜而沉于槽底；
